为高端显卡提供更强动力：ANTEC推出650W 80Plus 金牌认证发烧电源

ANTEC 推出全新「 EarthWatts GOLD PRO 」大功率电源，抢攻主流级 PC 玩家市场，採用半模组化设计方便线材管理，高达 91% 转换效率并通过 80Plus 金牌认证，高效节能降低电费支出，具备 Thermal Manager 智能温控及 CircuitShield 工业级保护控制，加上定价吸引及为用户提供 5 年质保，是发烧装机用户不二之选。

ANTEC EarthWatts 系列提供稳定、高性价比的表现，备受不少主流玩家们追捧，近期该系列进行了升级换代，新一代「 EarthWatts GOLD PRO 」升级为半模组化设计，提升至最高 91% 转换效率并通过 80 Plus 金牌认証，节省电费支出同时运作更宁静。

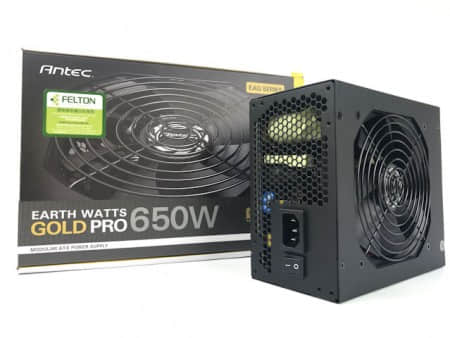

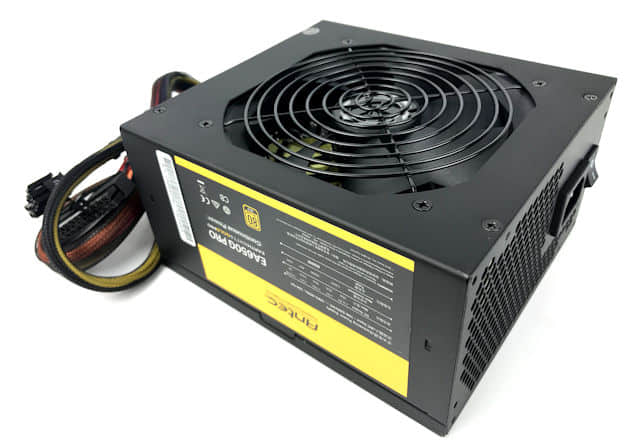

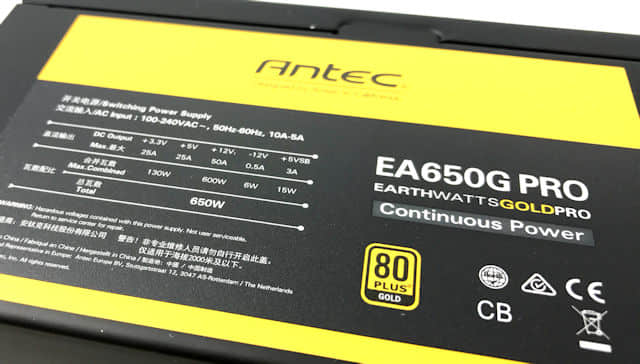

此次收到由 ANTEC 送测的是「 EarthWatts GOLD PRO 」 650W 版本、型号为「 EAG650G PRO 」，尺寸为 165cm x 150cm x 86mm ，支援 100-240Vac@50 ~ 60Hz 输入，通过 80 Plus Gold 金牌认証，在 10% 、 20% 、 50% 及 100% 负载下， 115Vac 输入时转换率可达 85.95% 、 89.92% 、 90.78% 及 87.99% ，在 230Vac 输入效率更可提升至 92% 。

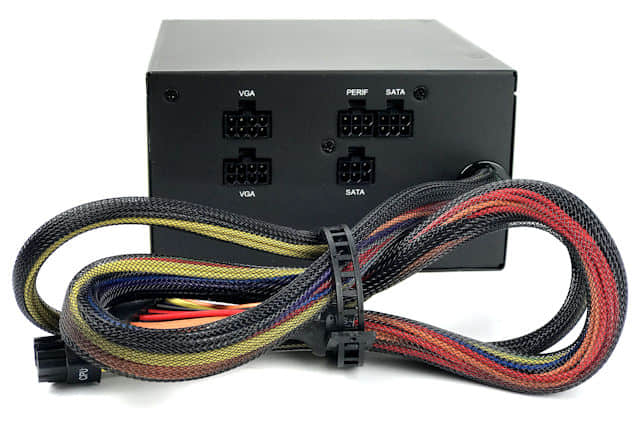

EarthWatts GOLD PRO 650W 加入半模组化设计，在线材管理及成本之间取得平衡， 20+4pin 主供电及 4+4pin ATX12V 供电採用蛇皮编织网固定线材，厂方特意将线材分别增长至 550mm 及 650mm ，令走线时有更大的弹性。

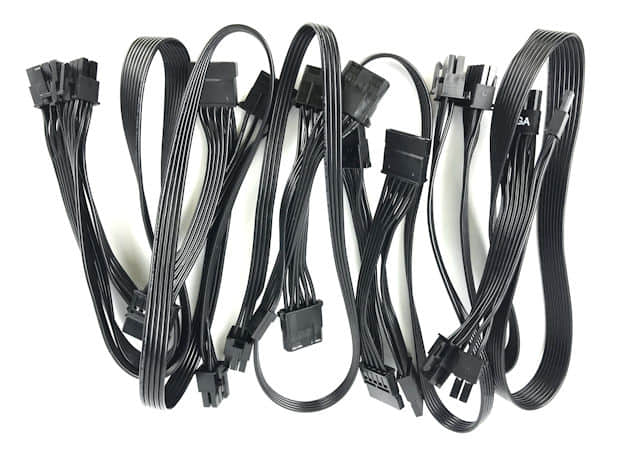

模组化线材则採用 Ribbon Cable 扁平线设计，方便玩家进行线材管理，提供 4 个 PCIe 6+2 绘图卡供电接口，最高可支援两张绘图卡进行 NVIDIA SLI 及 AMD CrossFireX 协同加速。

除了 PCIe 绘图卡供电接口之外， 650W 版本同时提供了 5 组 SATA 、 5 组 Molex 4-Pin 及 1 组 Floopy 接口供电，满足主流级玩家对週边装置的供电需求。

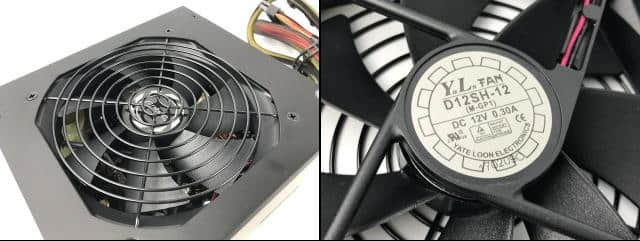

Yate Loon 「 D12SH-12 」 12cm 散热风扇

散热方面，採用 Yate Loon 「 D12SH-12 」 12cm 油封轴承散热风扇，最高转速约为 2,200RPM ，配搭 Thermal Manager 智能温控 IC ，会监察电源供应器的负载及温度情况，供电负载低于 50% 运作声噪可低至 20dB ，在完全负载下声噪亦只有 32dB 。

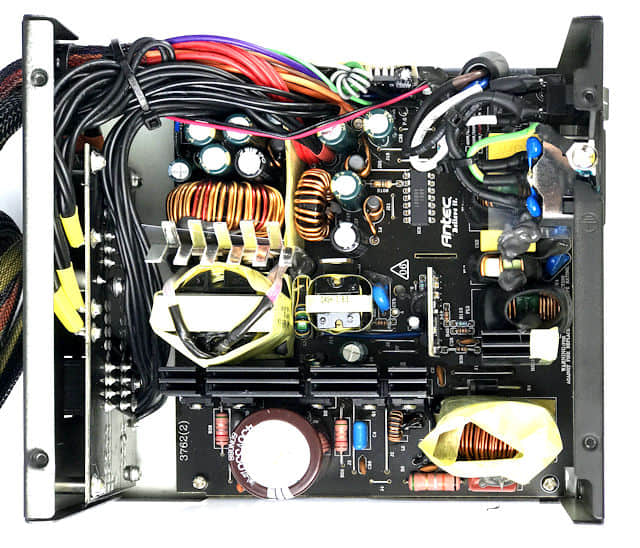

打开外壳后，可以看到 ANTEC EarthWatts GOLD PRO 650W 佈局简洁整齐，基于 Active Clamp Forward 主动钳位顺向式结构，採用 FSP 6600 APFC/PWM 控制晶片， Active PFC 电路使用 Infineon IPA60R125P 低抗阻 MOSFET ，配搭日本 Nippon-Chemi-Con KMW 系列 105C 450V 330uF 主电容， PWM 主变换电路由 Infineon SPP17N80C3 主开关配搭 Fairchild FQPF3N80 副开关构成。

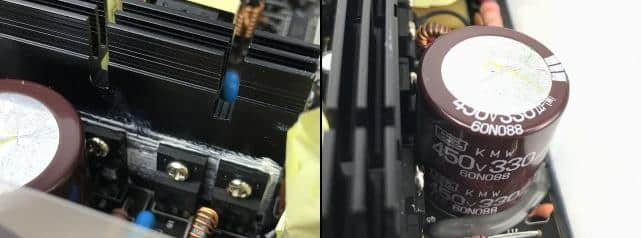

( 左 ) Active Clamp Forward 结构 ( 右 ) 日本 Nippon-Chemi-Con 主电容

电源供应器使用同步整流电路设计，透过 FSP6601 控制晶片提供 12V 、 5V 同步整流输出及 3.3V 降压电路控制， 12V 电路部份具备两颗 Infinion IPP027N060 同步整流管，提供双路 12V 、合共 50A 持续输出， 3.3V 电路则由 5V 输出端以 AC-DC 降压转换方式提供。

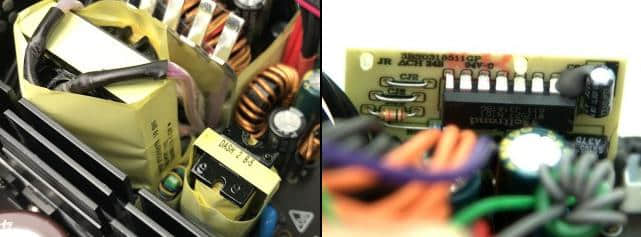

( 左 ) 12V 、 5V 同步整流输出 ( 右 ) CircuitShield 保护控制模组

EarthWatts GOLD PRO 650W 加入 CircuitShield 工业级保护控制，基于 FSP6601 控制晶片及 Weltrend WT7521 监控晶片，拥有 4 路 (12V1 、 12V2 、 5V 、 3.3V) 电压监测，并提供 OCP 过流保护、 OTP 过温保护、 OVP 过压保护 、 NLO 空载运作、 OPP 过载保护 、 SCP 短路保护、 SIP 突波与涌浪保护等安全机制。
