英伟达发布PCI-E Tesla V100 “伏特”显卡性能完全曝光

5月份的GTC图形技术大会上，NVIDIA正式宣布了新一代GPU架构“Volta”(伏特)，依然首先用于高性能计算领域，首发产品是款强大的计算卡Tesla V100，采用NVIDIA独有的SXM2造型规格。

正是得益于Volta架构的惊艳亮相，NVIDIA股价一路猛涨，市值也首次突破了1000亿美元。

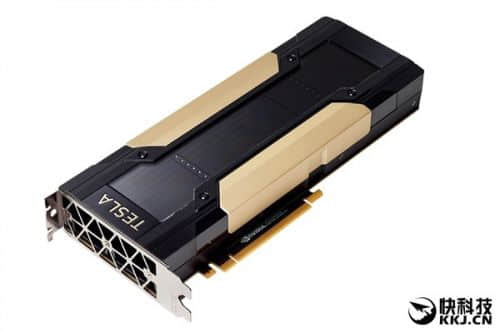

今天的ISC国际超算大会上，NVIDIA又发布了一款Tesla V100，而这用的是传统PCI-E造型规格，好处是兼容性更佳，可以直接放入现有服务器系统，坏处就是规格和性能有点损失。

NVIDIA发布PCI-E Tesla V100计算卡：全新Volta架构

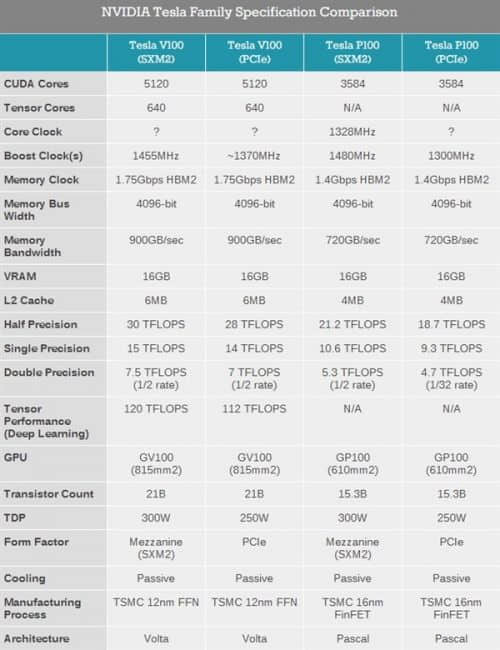

Tesla V100基于台积电12nm FFN(16nm加强版)工艺制造的GV100大核心，拥有5120个CUDA核心、640个Tensor核心，面积达815平方毫米，集成了210亿个晶体管。

SXM2版本的核心加速频率为1455MHz，浮点性能半精度30TFlops、单精度15TFlops、双精度7.5TFlops，Tensor深度学习性能则有120TFlops。

PCI-E版的加速频率降低到了约1370MHz，降低了6％，浮点性能半精度28TFlops、单精度14TFlops、双精度7TFlops，Tensor深度学习性能则有112TFlops。

不过显存规格没变，都是搭配4096-bit位宽的16GB HBM2，频率1.75GHz，带宽900GB/s。

PCI-E版的热设计功耗也从300W降低到了250W，依然是被动散热。

PCI-E Tesla V100将在年底上市，慧与科技(HP Enterprise)就会提供多套系统。
